Für die Miniatur-Steckverbinder 720 hat Binder eine sichere und robuste Winkelversion entwickelt, die Applikationen mit beengten Einbauraum adressiert. Auch die NCC-Reihe 770 ist jetzt gewinkelt erhältlich.

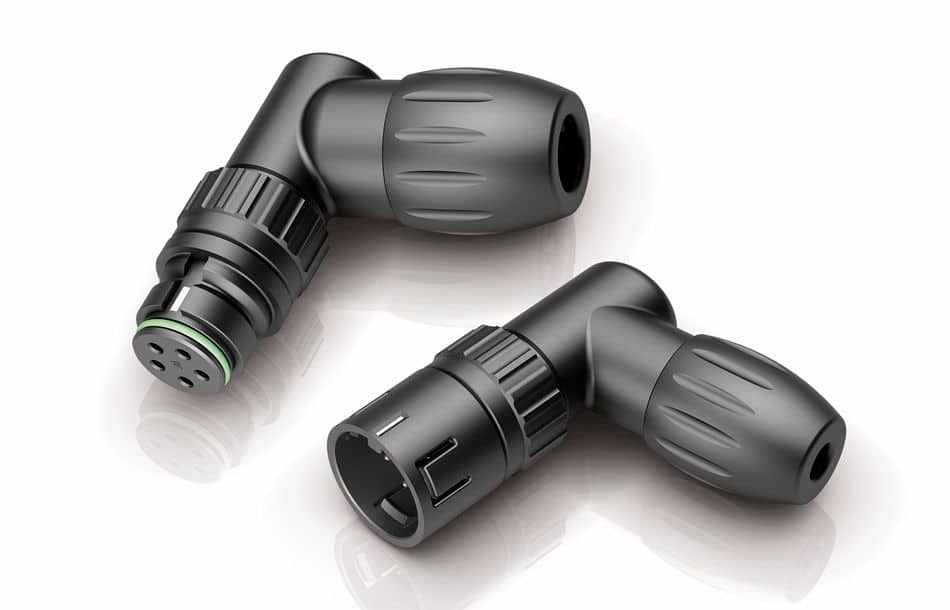

Die gewinkelten Modelle der Snap-in-Reihe 720 wurden mit einem zusätzlichen Gewindering zwischen Kontaktkörper und Winkelgehäuse ausgestattet. Bei Krafteinwirkung schräg zur Verbindungsachse sind die Schnapphaken so vor Bruch geschützt. Der Kontaktkörper lässt sich in Schritten von 90° drehen, sodass die Richtung des Kabelabgangs frei wählbar ist. Zudem wurde für die neuen Gehäuse ein Winkel von 100° gewählt, der die Montage der Kabel vereinfacht. Die Steckverbinder sind für Bemessungsspannungen von 60 V bis 250 V und -ströme von 2 A bis 7 A ausgelegt Eine weitere platzsparende Alternative zu geraden Varianten sind NCC-Winkelsteckverbinder (Not Connected Closed) der 770er Reihe mit Bajonettverriegelung und variblem Kabelabgang. Bemessungsspannung und -strom betragen 175 V und 2 A.
Text- und Bildquelle: Binder
