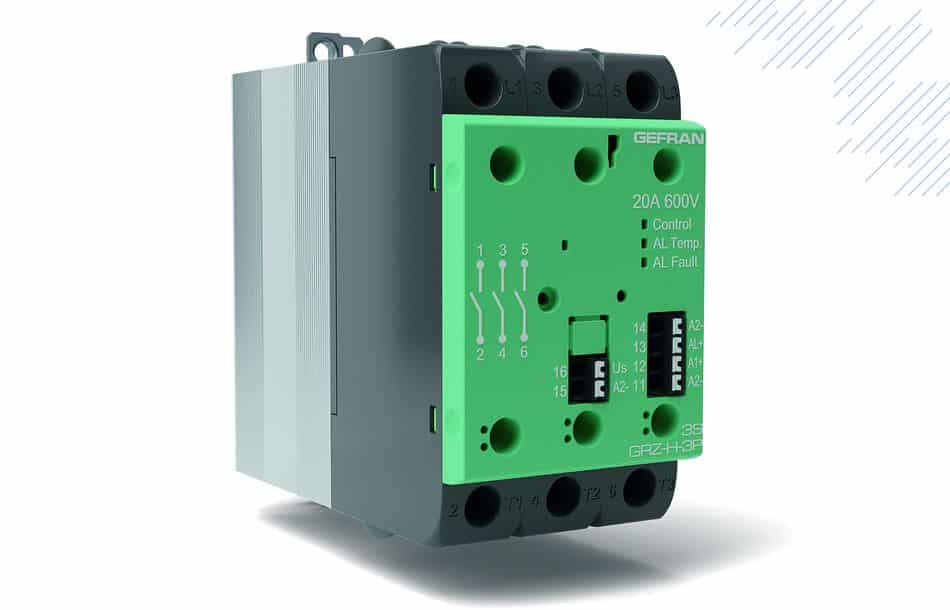

Für 3-phasige Heizungen hat Gefran die neuen Halbleiterrelais GRZ-H entwickelt. Sie zeichnen sich unter anderem durch kompakten Aufbau, Schalten im Nulldurchgang, thermischen Schutz und einfache Diagnostik aus.
Die Reihe steht für Stromstärken von 10 bis 75 A pro Phase und Wechselspannungen bis 600 V zur Verfügung. Das Ein- und Ausschalten der ohmschen Lasten durch die Halbleiterrelais erfolgt stets bei Nulldurchgang der sinusförmigen Netzwechselspannung. Diese Schaltart eignet sich vor allem für lineare Widerstände und verhindert Netzverschmutzung. Weiter kennzeichnend sind eine dreipolige Steuerung zur Kontrolle aller drei Phasen und eine zweipolige Steuerung als Sparschaltung. Darüber hinaus bieten die Halbleiterrelais GRZ-H zahlreiche Überwachungs- und Diagnosemöglichkeiten. Detektierte Fehler werden neben Setzen eines Alarmausgangs auch frontseitig durch farbige Relais angezeigt. Bei thermischem Alarm erfolgt zudem eine sofortige Unterbrechung der Stromversorgung. Zur permanenten Überwachung der Kühlkörpertemperatur der siliziumgesteuerten Gleichrichter kommen spezielle Sensoren zum Einsatz. Um entstehende Wärme in den Halbleiterrelais noch effektiver abzuführen, werden die Modelle mit höheren Stromstärken mit einem Lüfter ausgerüstet.
Text-/Bildquelle: Gefran
