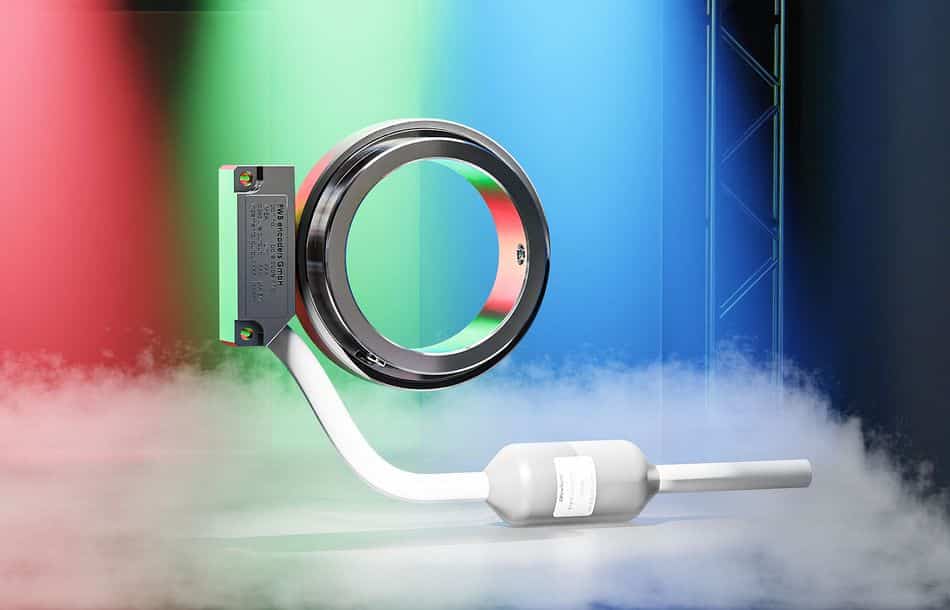

PWB encoders präsentiert einen neuen Absolut-Drehgeber mit magnetischer Abtastung. Mit dem IMEA 64 lassen sich Single- und Multiturn-Positionen selbst im spannungslosen Zustand exakt erfassen und bis zu 18 Jahre lang speichern.
Den kompakten und lagerlosen IMEA 64 hat PWB speziell für kinematische Anwendungen mit durchgehenden Hohlwellen größerer Durchmesser entwickelt, die mit Drehzahlen von bis zu 9.000 U/min rotieren. Deren Steuerung stellt hohe Anforderungen an die Messgenauigkeit, an die Flexibilität und an die Lebensdauer des Drehgebers. Hinsichtlich der Messgenauigkeit dringt der IMEA 64 in den Bereich einfacher optischer Drehgebersysteme vor. Maximale Auflösungen von bis zu 42 Bit absoluter Positionsdaten sind möglich. Die Auflösung lässt sich im Multiturn-Modus auf bis zu 16 Bit und im Singleturn-Modus auf bis zu 26 Bit einstellen. Die Datenrate beträgt 10 Mbit/s. Dank hoch performanter Hall-Sensoren und einer differentiellen Abtastung zeigt sich der neue Hohlwellen-Drehgeber unempfindlich gegenüber Fremdfeldern. Zudem ermöglichen umfangreiche Diagnosefunktionen ein optimales Monitoring des Winkelgebers. Das korrespondiert mit den stetig steigenden Safety- und MRO-Ansprüchen vieler Motorenbauer und Anlagenplaner.
Text-/Bildquelle: PWB encoders
