Weg-Mess-System als All-in-One-Lösung

Weg-Mess-System als All-in-One-Lösung

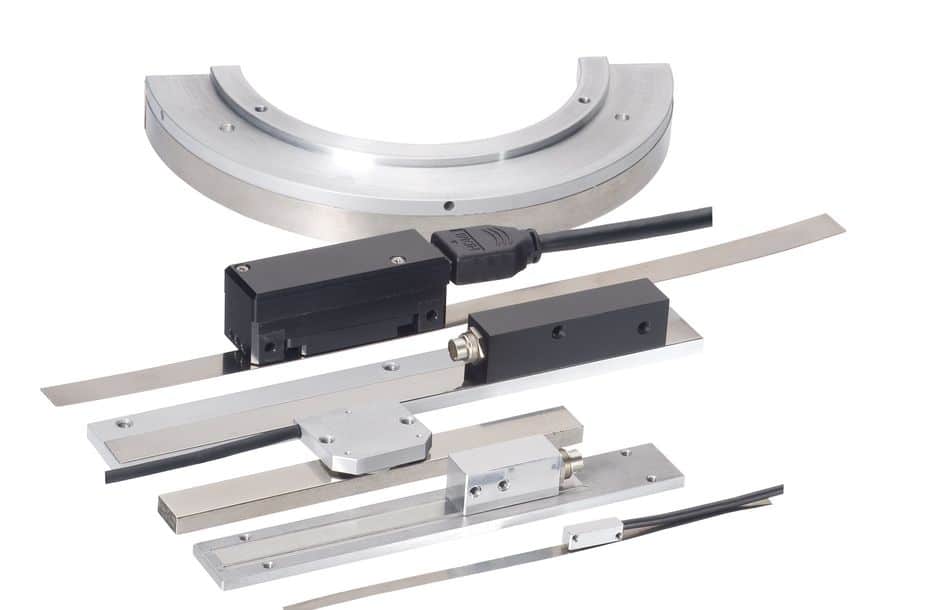

Mit Optomag stellt das Unternehmen ITK Dr. Kassen ein magnetisches Weg-/Winkel-Messsystem vor, das die Widerstandsfähigkeit von magnetischen Messsystemen mit der hohen Auflösung optischer Messsysteme kombiniert.

OptoMag besteht aus drei Komponenten. Den Kern bildet eine hochauflösende Positionssensor-Elektronik, die Periodenlänge, Offset und Amplitude des Signals des MR-Sensors anpasst, um dieselbe Signalform wie optische Geber zu erzeugen. Statt ein Signal mit 1 mm Periodenlänge wird ein differentielles 1V p-p Signal passend zu einer 20 µm Teilung erzeugt. Gleichzeitig lassen sich die Eingangssignale der Sensoren, die im mV-Bereich liegen, in ein Sinus-Cosinus-Signal mit der Periodenlänge von 20 µm und einer Amplitude von 1 Vss umwandeln. Die Auswerteelektronik erlaubt Auflösungen im Nanometer- bzw. Winkelsekunden-Bereich. Weiter kennzeichnend sind Wiederholgenauigkeit und hohe Verfahrgeschwindigkeiten. Die robuste MR-Messtechnik ist darüber hinausresistent gegen Verschmutzung.



Text-/Bildquelle: ITK Dr. Kassen
