Wärmebildkamera

Genaue Temperaturmessung der Elektronik

04.01.2024
von Redaktion INDUSTRIELLE AUTOMATION

Die Kameras der Serie A6700 von Flir erzeugen mit ihrem 15-μm-Pixelabstandsdetektor scharfe Wärmebilder. Sie eignen sich für eine Vielzahl von Anwendungen im Elektronikdesign.

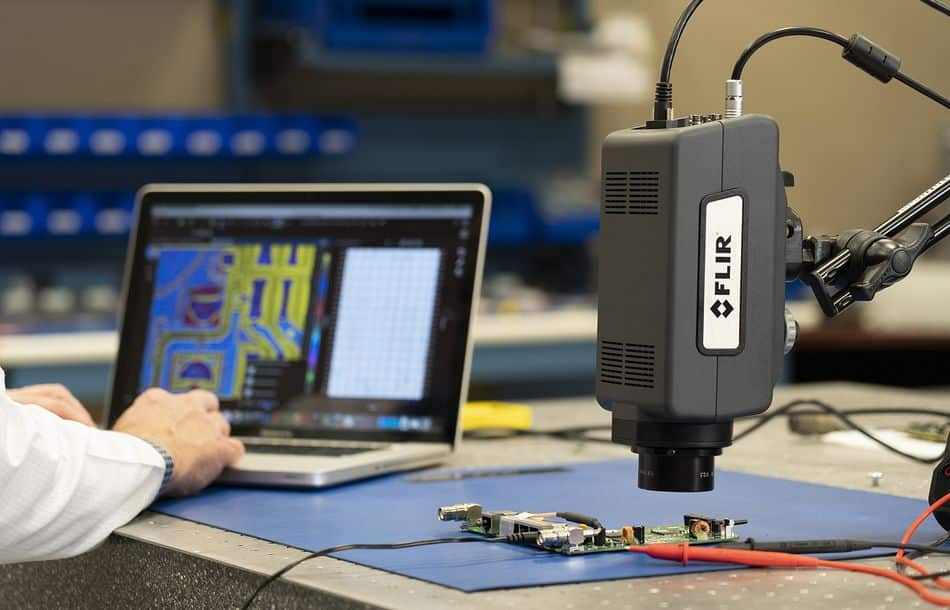

Die Kamera Flir A6701 besitzt eine Auflösung von 640 × 512 (327.680) Pixeln. In Kombination mit einem MWIR-Makroobjektiv und einem Ständer bildet sie ein flexibles System für eine Vielzahl von elektronischen Baugruppen und Komponenten und besitzt gleichzeitig die geringe räumliche Auflösung, die für die genaue Temperaturmessung einzelner oberflächenmontierter Komponenten erforderlich ist. Obwohl das Objektiv auf unendlich fokussieren kann, bietet es bei einem minimalen Arbeitsabstand von 110 mm ein Gesamtsichtfeld von insgesamt 21,2 mm × 16,9 mm mit einer räumlichen Auflösung pro Pixel von 33 μm.

Die Kombination der Flir A6701 MWIR mit einem 1X-MWIR-Mikroskopobjektiv unterstützt Entwickler und Ingenieure bei der Verbesserung des elektrischen Wirkungsgrads, indem sie kleine thermische Anomalien in integrierten Schaltkreisen erkennt oder die Wärmeabgabe einzelner Komponenten misst. Der Mikroskopständer stabilisiert das gesamte System, um klare Bilder eines 9,6 mm × 7,68 mm großen Zielbereichs mit einer räumlichen Auflösung von 15 μm/Pixel zu ermöglichen.

Text-/Bildquelle: Teledyne Flir
